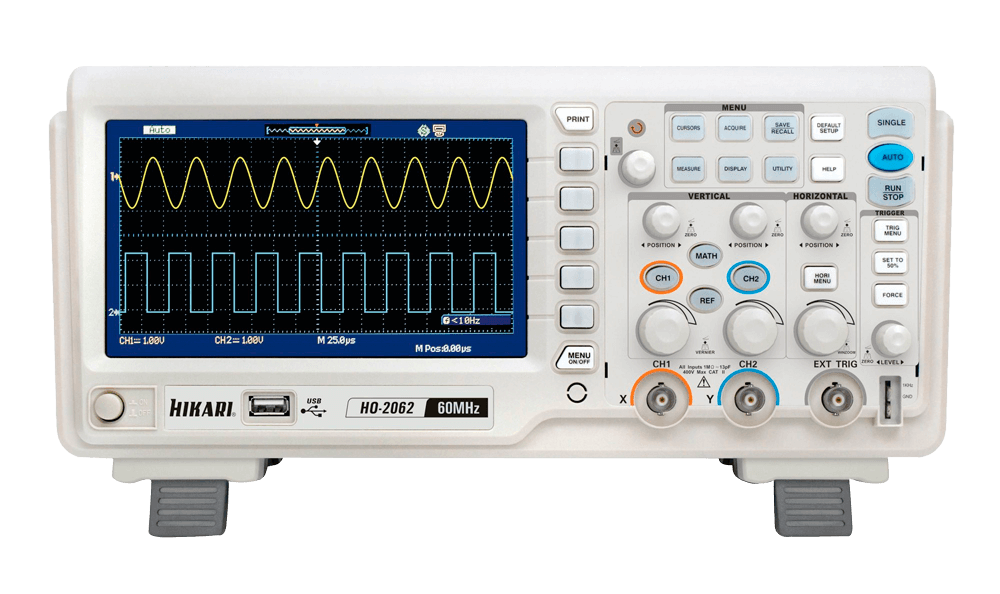

Osciloscópio Digital 60MHZ Hikari HO 2062

Osciloscópio Digital 60MHZ HO 2062 Hikari

Instrumento digital, com interfaces USB Client / Host e RS-232,

LCD de 7 polegadas colorido, resposta em freqüência de 60MHz,

taxa de amostragem em tempo real máximo de 1GSa/s, dois canais,

duplo traço, sensibilidade vertical de 2mV/DIV a 10V/DIV, varredura de 5ns/DIV

a 50s/DIV, máxima tensão de entrada de 400V (DC + Pico AC),

readout para diversos parâmetros, memória de 40Kpts, funções aritméticas,

auto configuração e FFT (Transformada Rápida de Fourier).

Descrição de HO-2062 - Osciloscópio Digital 60MHZ - HIKARI

Display: LCD colorido de 7”.(480 x 234) Widescreen

Largura de Banda de 60MHz / 2 Canais

Taxa Máxima de Amostragem Real de 1GSa/s para um Canal e Taxa de Amostragem Equivalente de 50GSa/s por Canal

Função de Ajuda

Tecla de Atalho para Disparo Único – Single

Função PictBridge para Impressão Direta

Print Screen

Configuração Automática por Toque para Facilitar o Uso (AUTO)

Salva 20 Formas de Onda, 20 Configurações e 2 Grupos de Referência

32 Parâmetros de Medições Automáticas e Função para Exibição de Todas Simultaneamente

Tecla de Ajuste Rápido de 50% do Nível de Disparo

Medições Automáticas com Rastreamento por Cursor

Função Incorporada FFT em Tela Dividida

Filtros Digitais Incluem LPF, HPF, BPF, BRF

Função Pass/Fail

Gravação e Repetição Dinâmicas de Formas de Onda

Funções Matemáticas de Adição, Subtração Multiplicação, Divisão e FFT

Tipos Avançados de Disparo Incluem: Margem, Pulso, Vídeo, Rampa, Alternativo e Retardo 'Delay'

Estilo Selecionável de Exibição de Tela: Clássico, Moderno, Tradicional e Sucinto

Sensibilidade Ajustável de Disparo

Interface do Usuário Multilíngue

Menu do Tipo 'Pop-up' Torna Fácil a Leitura e o Uso

Sistema de Auxílio (Help) Multilíngue Inclusive em Português

Brilho Ajustável da Forma de Onda e da Grade, Visualização Mais Eficaz da Forma de Onda

Gravação e Reprodução de até 1500 Telas Seqüenciais

Interface USB Client / Host

Interface RS-232

Condição Ambiental para Garantir a Especificação: 10ºC~40ºC

Ambiente de Operação: 0ºC~40ºC, <= 85% RH para +10~+40°C

Uso Interno

Alimentação: Selecionável de 100V AC ~ 240V AC, com Freqüência de 45Hz ~ 440Hz (Auto Seleção)

Consumo: Máximo <50V A

Segurança: EN61010 CAT I, CAT II

Dimensões: 150(A) x 330(L) x 110(P)mm

Peso: Aprox. 2.4kg

Tempo de garantia: 12 meses

APLICAÇÕES:

Industrial, Instalações e Manutenções

Laboratórios de Eletrônica, Projetos e Diagnósticos Técnicos

Educacional e Treinamentos Técnicos

Assistência Técnica, Resoluções de Problemas

Reparo e Serviço

Produção, Teste e Inspeção de Qualidade.

SEGURANÇA:

Este Instrumento está de Acordo com a Norma EN61010-1, Categoria II 400V.

Como Determinado pela a Norma de Segurança NR-10,

Utilize Sempre Equipamentos de Proteção Individual

AQUISIÇÃO

Taxa Máxima de Amostragem: 1GS/s para um Canal (Tempo Real), 50GS/s por CH (Equivalente)

Memória para Armazenamento de Formas de Onda e Configurações

MATEMÁTICA

Funções Matemáticas Múltiplas (Incluindo Adição, Subtração, Multiplicação e Divisão)

FFT: Janelas Hamming, Blackman, Hanning e Retangular

VERTICAL

Largura de Banda de Freqüência: DC ~ 60MHz

Canal de Entrada: CH1 e CH2

Volts por Divisão: 2mV/DIV ~ 10V/DIV

Impedância de Entrada: 1MOhms ± 2% // 17pF ± 3pF

Tempo de Subida Onda Quadrada: 5,8ns

Precisão: ± 3% (5mV~10V/DIV nas Faixas de Ganho Fixo); ± 4% ( Usual para 2mV/DIV Faixas de Ganho Variável)

Acoplamento de Entrada: DC, AC, GND

Máxima Tensão de Entrada: 400V (DC + Pico AC), AC < 1kHz

HORIZONTAL

Faixa: 5ns/DIV ~ 50s/DIV (Incrementos 1-2.5-5); Scan 100mV/DIV ~ 50s/DIV

Precisão: ±100ppm

Modos: Principal, Janela, Janela com zoom, Scan, X-Y

TRIGGER

Modo: AUTO, NORMAL e SINGLE

Tipo: Borda, Vídeo, Largura Pulso, Slope, Alternativo

Slope: + ou -

Acoplamento: AC, DC, LF rej, HF rej

Modos de Trigger de Vídeo: PAL/SECAM, NTSC

Nível: Configuração Manual ou Automática para 50%

Fonte: CH1, CH2, EXT, LINE e ALTERNADO

TECLA DE ATALHO

AUTO SET: Vertical, Horizontal e Ajuste de Trigger

RUN/STOP: Congela a Forma de Onda

SINGLE: Configura o Modo do Trigger para um Disparo Único (Sinais não Repetitivos)

MENU

Display: Tipo - Pontos, Vetores

Formato - XY, YT

Persistência: ON/OFF

Contraste - Ajustável

SAVE / RECALL: 20 Configurações e 20 Formas de Onda. Esta Função Permite Salvar a Forma de Onda e Configuração do

Estado Atual do Ambiente de Trabalho e Ser Acessado Pelo Usuário

Permite Também Recarregar as Configurações de Fábrica

UTILITY: Permite Acesso a Auto Calibração, Gravação de Seqüencias de Formas de Onda Seleção Idiomas e Modificação da

Interface do Display

Cursor: Tipo - Tensão, Tempo, Track

Fonte - CH1, CH2

Aquisição: Amostragem normal, Amostragem Média (Average): 4 ~ 256, Detecção de Pico

Medida: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, REPREShoot, FPREShoot, Rise time,

Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF,LRR,LRF, LFR, LFF.
